WQ耦合排污泵

作者：admin 来源：日期：2015-5-12 14:20:29 人气：标签：

WQ、QW自动耦合式排污泵是消化、吸收国外同类产品先进技术的基础上研制成功的，具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有独特功能。
自动耦合式排污泵排出水口径为50∽600mm，流量10~7000m3/h,扬程为10∽80m,功率为1.5~315KW,通过固体颗粒直径为20~145mm。

自动耦合式排污泵用途及特点
WQ自动耦合式排污泵主要用于市政工程、工业、医院、建筑、宾馆、饭店等行业。用于排送带固体及各种长纤维的淤泥、废水、城市生活污水（包括有腐蚀性、侵蚀性介质的场合）。
QW系列潜水排污泵体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制，并备有自动保护装置及控制柜，双导自动安装系统等。

自动耦合式排污泵使用条件
1、电机额定电压380V（660v），频率50HZ三相交流电源。
2、输送介质温度不超过40oC。
3、输送液体介质PH值为 4-10。
4、输送介质中固相物容积比在2%以下。
5、输送介质密度小于1.2*10³Kg/m3

WQ、QW自动耦合式排污泵产品特点
　1、采用独特的单片或双片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径5倍纤维物质与直径为泵口径约50%的固体颗粒。
　2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。
　3、整体结构紧凑、体积小、噪音小、节能效果显著，检修方便、无需建泵房，潜入水中即可工作，大大减少工程造价。
　4、自动偶合排污泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。
　5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性与可靠性。
　6、浮球开关可根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
　7、自动偶合排污泵可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。
　8、能够在全扬程内使用，而保证电机不会过载。
　9、有两种不同的安装方式，固定式自动耦合安装系统，移动自由安装。

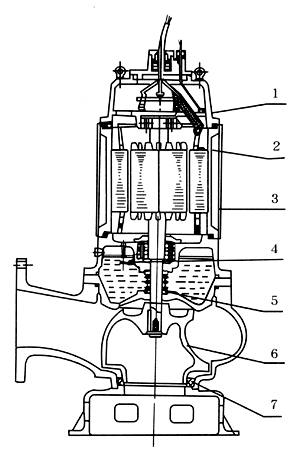

WQ潜水排污泵结构图

	1	配全自动安全保护控制柜的泵接线腔内设有漏水检测探头，出现漏水时，探头发出信号，控制系统对泵保护。
	2	电机定子采用B级和F级绝缘，内装热保护传感器。
	3	根据使用场合口径为2 00以上的泵，可根据用户需要采用外循环冷却系统，能保证水泵在水池的最低水位正常运转。
	4	油室内装有漏水检测探头，当机械密封损坏后，水进入油室，探头发生信号由控制系统对泵实施保护。
	5	双端面机械密封保证水泵可靠运行。
	6	独特的叶轮，具有很大的流道，能够通过大的物料及纤维垃圾。
	7	泵叶轮与泵体之间装有可更换的耐磨圈，以保证泵以最佳效率运行

WQ潜水泵自动耦合式安装

WQ自动耦合式潜水排污泵性能参数表

型号	口径 mm	流量 m3/h	扬程 m	功率 KW	转速 r/min	效率 %
25WQ8-22-1.1	25	8	22	1.1	2825	38.5
32WQ12-15-1.1	32	12	15	1.1	2825	40
40WQ15-15-1.5	40	15	15	1.5	2840	45.1
40WQ15-30-2.2	40	15	30	2.2	2840	48
50WQ20-7-0.75	50	20	7	0.75	1390	54
50WQ10-10-0.75	50	10	10	0.75	1390	56
50WQ20-15-1.5	50	20	15	1.5	2840	55
50WQ15-25-2.2	50	15	25	2.2	2840	56
50WQ18-30-3	50	18	30	3	2880	58
50WQ25-32-5.5	50	25	32	5.5	2900	53
50WQ20-40-7.5	50	20	40	7.5	2900	55
65WQ25-15-2.2	65	25	15	2.2	2840	52
65WQ37-13-3	65	37	13	3	2880	55
65WQ25-30-4	65	25	30	4	2890	58
65WQ30-40-7.5	65	30	40	7.5	2900	56
65WQ35-50-11	65	35	50	11	2930	60
65WQ35-60-15	65	35	60	15	2930	63
80WQ40-7-2.2	80	40	7	2.2	1420	52
80WQ43-13-3	80	43	13	3	2880	50
80WQ40-15-4	80	40	15	4	2890	57
80WQ65-25-7.5	80	65	25	7.5	2900	56
100WQ80-10-4	100	80	10	4	1440	62
100WQ110-10-5.5	100	110	10	5.5	1440	66
100WQ100-15-7.5	100	100	15	7.5	1440	67
100WQ85-20-7.5	100	85	20	7.5	1440	68
100WQ100-25-11	100	100	25	11	1460	65
100WQ100-30-15	100	100	30	15	1460	66
100WQ100-35-18.5	100	100	35	18.5	1470	65
125WQ130-15-11	125	130	15	11	1460	62
125WQ130-20-15	125	130	20	15	1460	63
150WQ145-9-7.5	150	145	9	7.5	1440	63
150WQ180-15-15	150	180	15	15	1460	65
150WQ180-20-18.5	150	180	20	18.5	1470	75
150WQ180-25-22	150	180	25	22	1470	76
150WQ130-30-22	150	130	30	22	1470	75
150WQ180-30-30	150	180	30	30	1470	73
150WQ200-30-37	150	200	30	37	1480	70
200WQ300-7-11	200	300	7	11	970	73
200WQ250-11-15	200	250	11	15	970	74
200WQ400-10-22	200	400	10	22	1470	76
200WQ400-13-30	200	400	13	30	1470	73
200WQ250-15-18.5	200	250	15	18.5	1470	72
200WQ300-15-22	200	300	15	22	1470	73
200WQ250-22-30	200	250	22	30	1470	71
200WQ350-25-37	200	350	25	37	1980	75
200WQ400-30-45	200	400	30	45	1480	70
250WQ600-9-30	250	600	9	30	980	74
250WQ600-12-37	250	600	12	37	1480	78
250WQ600-15-45	250	600	15	45	1480	75
250WQ600-20-55	250	600	20	55	1480	73
250WQ600-25-75	250	600	25	75	1480	73
250WQ800-12-45	250	800	12	45	980	76
300WQ500-15-45	300	500	15	45	980	70
300WQ800-15-55	300	800	15	55	980	73
300WQ600-20-55	300	600	20	55	980	75
300WQ800-20-75	300	800	20	75	980	78
300WQ950-20-90	300	950	20	90	980	80
300WQ1000-25-110	300	1000	25	110	980	82
350WQ1100-10-55	350	1100	10	55	980	84.5
350WQ1500-15-90	350	1500	15	90	980	82.5
350WQ1200-18-90	350	1200	18	90	980	83.1
350WQ1100-28-132	350	1100	28	132	740	83.2
350WQ1000-36-160	350	1000	36	160	740	78.5
350WQ1500-10-75	400	1500	10	75	980	82.1
400WQ2000-15-132	400	2000	15	132	740	85.5
400WQ1700-22-160	400	1700	22	160	740	82.1
400WQ1500-26-160	400	1500	26	160	740	83.5
400WQ1700-30-200	400	1700	30	200	740	83.5
400WQ1800-32-250	400	1800	32	250	740	82.1
