CQB-F全氟塑料磁力泵

作者：admin 来源： 日期：2015-5-7 13:23:09 人气： 标签：
CQB-F全氟塑料磁力泵
CQB-F全氟塑料磁力泵（简称磁力泵）是应用现代磁力学原理，利用永磁体的磁力传动实现扭矩的无接触传递的一种新型泵，也就是电机带动外转子（即外磁钢）总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子（即内磁钢）总成和叶轮同步旋转，由于介质封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，彻底解决了机械传动泵的轴封泄漏问题。而本公司生产的氟塑料磁力泵，其过流部件全部采用氟塑料制造，设计更合理、工艺更先进、具有全密封、无泄漏、耐腐蚀性能极强等特点。是目前理想的新型工业用泵,其性能达到世界同类产品的先进水平， 已广泛替代进口磁力泵。

产品特点

CQB-F全氟塑料磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”，实现安全、文明生产的理想用泵。且结构紧凑、外型美观、体积小、躁声低、运行可靠、使用维修方便等优点

产品用途

产品广泛适用于：化工、制酸、制碱、冶炼、稀土、农药、染料、医药、食品、造纸、电镀、酸洗、无线电、化成箔、科研机构、国防工业等行业输送酸、碱液、油类、稀有贵重液体、毒液、挥发性液体，特别是易漏、易燃、易爆液体的输送。

型号意义

例如：CQBF50-32-160F
CQB-磁力驱动泵
50-进口直径(mm)
32-出口直径(mm)
160-叶轮直径(mm)

F-全氟塑料

型 号流量
(m3/h)		扬 程
(m)
汽蚀
余量
(m)
转 速
(r/min)		口径Φ(mm)使用温度(oC)电机功率(Kw)重 量
(Kg)
进口出口
CQB16-12-50F
0.6
2
9
2900
16
12
<80
0.025
5
CQB15-15-65F
0.8
3
6
2900
15
15
<80
0.18
7
CQB20-15-75F
1.6
7
6
2900
20
15
<80
0.18
8
CQB25-20-100F
2.5
10.5
6
2900
25
20
<80
0.37
12
CQB32-20-110F
5.5
12.5
6
2900
32
20
<80
0.55
18
CQB40-25-120F
6.3
15
5
2900
40
25
<80
0.75
35
CQB40-40-100F
6
11
5
2900
40
40
<80
0.5
20
CQB40-40-125F
6.5
17.5
3.7
2900
40
40
<80
1.1
40
CQB50-32-125F
12
20
3.5
2900
50
32
<100
1.5
45
CQB50-32-125FL
12.5
20
3.5
2900
50
32
<100
2.2
90
CQB50-32-160FL
12.5
32
3.5
2900
50
32
<100
4
128
CQB50-32-200FL
12.5
50
3.5
2900
50
32
<100
7.5
210
CQB65-50-150F
20
25
4
2900
65
50
<100
4
100
CQB65-50-160F
17.5
32
4
2900
65
50
<100
4
100
CQB65-50-180F
8
40
4
2900
65
50
<100
5.5
120
CQB65-40-200FL
25
50
4
2900
65
40
<100
11
180
CQB80-65-160FL
50
32
4
2900
80
65
<100
11
180
CQB80-50-200FL
50
50
4
2900
80
50
<100
18.5
195
  100-80-160FL
100
32
4
2900
100
80
<100
22
220

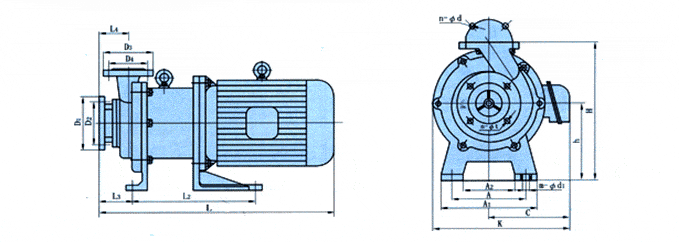

CQB-F氟塑料磁力泵形形安装尺寸图

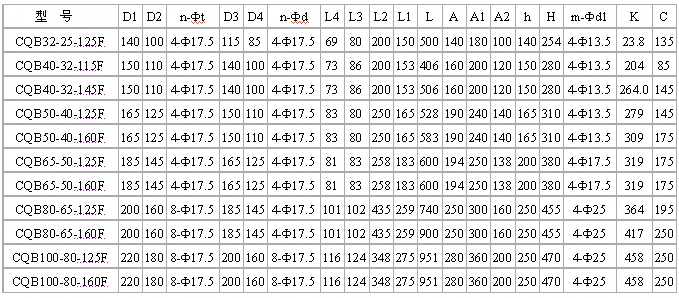

CQB-F氟塑料磁力泵外形安装尺寸表



CQB-F氟塑料磁力泵形形安装尺寸图



CQB-F氟塑料磁力泵外形安装尺寸表
